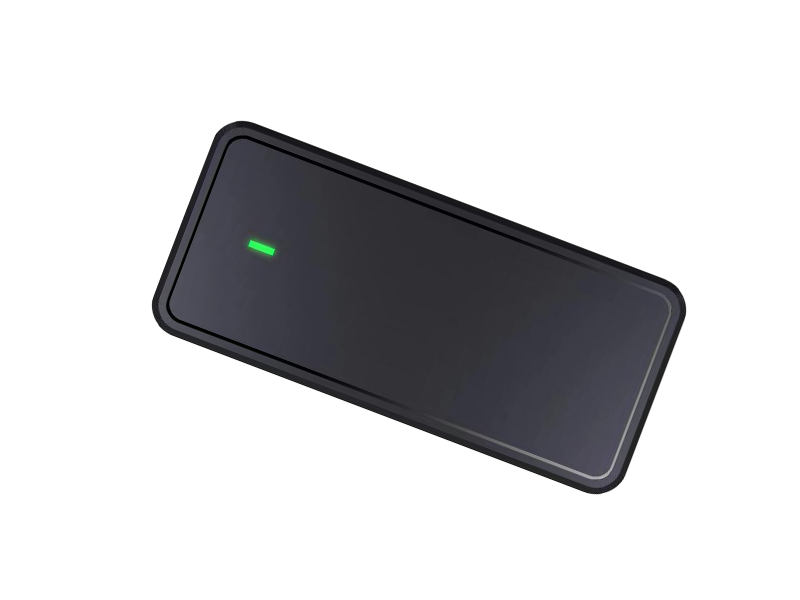

شاحن بطارية ليثيوم 24 فولت: إعدادات الجهد والميزات الذكية

الإجابة المباشرة: ما هي الإعدادات والمواصفات التي تحدد شاحن بطارية ليثيوم 24 فولت؟

شاحن بطارية ليثيوم 24 فولت ليس مصدر طاقة عام. إنه جهاز دقيق يجب أن يقدم ملف شحن محددًا يُعرف باسم التيار المستمر/الجهد الثابت (CC/CV). بالنسبة لبطارية LiFePO4 القياسية بقدرة 24 فولت، يجب أن يقوم الشاحن بإخراج جهد امتصاص بينهما 28.8 فولت و 29.2 فولت والجهد تعويم حولها 27.6 فولت . يجب عادةً ضبط تيار الشحن بين 10% و30% من تصنيف أمبير/ساعة البطارية (Ah). (على سبيل المثال، بطارية 100 أمبير يتم شحنها بشكل مثالي عند 20 أمبير). سيؤدي استخدام الشاحن المصمم لكيمياء حمض الرصاص إلى إتلاف بطارية الليثيوم بشكل دائم لأن شواحن الرصاص الحمضية تستخدم عتبات جهد غير صحيحة وأنماط إزالة الكبريت غير المتوافقة مع خلايا الليثيوم.

فهم متطلبات الجهد: لماذا يهم 29.2 فولت

يتم تصنيع بطارية الليثيوم الاسمية 24 فولت من 8 خلايا متسلسلة (تكوين 8S). تتمتع كل خلية LiFePO4 بجهد اسمي يبلغ 3.2 فولت وحد شحن آمن يبلغ 3.65 فولت. يؤدي ضرب هذا في 8 خلايا إلى الحصول على الحد الأعلى الحرج لـ 29.2 فولت . إذا قام الشاحن بدفع العبوة إلى ما هو أبعد من هذا الحد، فيجب أن يتدخل نظام إدارة البطارية (BMS) لفصل الدائرة لمنع انتفاخ الخلية أو الهروب الحراري. على العكس من ذلك، إذا توقف الشاحن عند 28.0 فولت فقط، فلن تصل البطارية أبدًا إلى سعتها الكاملة، مما يترك تخزينًا كبيرًا للطاقة غير مستخدم. هذا هو السبب في أن نماذج شاحن بطارية الليثيوم 24 فولت بدقة جهد تبلغ زائد أو ناقص 0.5 في المئة أو الأفضل من ذلك أنها ضرورية لدورة الحياة التي تتجاوز 4000 عملية شحن.

الشحن الحالي والسرعة: موازنة الوقت ضد طول العمر

يؤثر تيار الشحن بشكل مباشر على مدى سرعة امتلاء البطارية وكمية الحرارة المتولدة أثناء العملية. يتم فرض رسوم على معيار الصناعة لتحقيق توازن صحي 0.2 درجة مئوية إلى 0.3 درجة مئوية (حيث يمثل C سعة البطارية). يوضح الجدول أدناه العلاقة بين حجم البطارية والتيار الموصى به ووقت الشحن الكامل المقدر من حالة شحن تبلغ 20 بالمائة:

بينما يمكن لأجهزة الشحن عالية التردد الدفع 30 أمبير أو أكثر بالنسبة للشحن السريع، يجب أن يدرك المستخدمون أن الشحن المستمر بأقصى معدل مسموح به (غالبًا 0.5 درجة مئوية أو أعلى) يولد حرارة داخلية إضافية. تعمل هذه الحرارة على تسريع تحلل الإلكتروليت ويمكن أن تقلل من إجمالي عدد دورات التفريغ المتاحة طوال عمر البطارية. للاستخدام اليومي، غالبًا ما يوفر الشاحن المعتدل بقوة 20 أمبير أفضل حل وسط بين السرعة والإدارة الحرارية لبطارية قياسية بقوة 100 أمبير.

ميزات السلامة الأساسية في شاحن خاص بالليثيوم

يتضمن شاحن بطارية الليثيوم 24 فولت المناسب عدة طبقات من الحماية الكهربائية التي تفتقر إليها محولات الطاقة العامة. الميزة الحاسمة هي خوارزمية CC/CV ، مما يمنع الجهد من الارتفاع بمجرد اقتراب البطارية من سعتها. تشمل عناصر السلامة الأخرى غير القابلة للتفاوض ما يلي:

• تفعيل 0V أو وضع الشحن المسبق: تعمل هذه الوظيفة على تنشيط البطارية التي تم إيقاف تشغيل نظام إدارة المباني فيها بسبب التفريغ العميق. إنه يطبق تيارًا منخفضًا جدًا لإعادة الجهد إلى نافذة تشغيل آمنة قبل تشغيل الطاقة الكاملة.
• حماية القطبية العكسية: دائرة تمنع تدفق التيار في حالة توصيل المشابك الموجبة والسالبة بالخطأ إلى الخلف. وهذا يحمي الدوائر المتكاملة منخفضة المقاومة (MOSFET) الداخلية للشاحن ونظام إدارة البطارية (BMS) من تلف الدائرة القصيرة الفوري.
• تعويض درجة الحرارة وقطعها: شحن خلية الليثيوم أدناه 0 درجة مئوية (32 درجة فهرنهايت) يسبب طلاء الليثيوم المعدني الذي يقلل من السعة بشكل دائم. تستخدم أجهزة الشحن الذكية الثرمستورات لاستشعار درجة الحرارة المحيطة أو درجة حرارة البطارية وستؤخر الشحن حتى تصبح الظروف آمنة.

أجهزة الشحن عالية التردد مقابل أجهزة الشحن التقليدية: الكفاءة وقابلية النقل

تعتمد أجهزة الشحن الحديثة بشكل متزايد على تقنية وضع التبديل عالي التردد بدلاً من المحولات الخطية الثقيلة. يقوم شاحن بطارية الليثيوم 24 فولت عالي التردد بتحويل طاقة التيار المتردد بمعدلات تزيد عن 50 كيلو هرتز، مما يسمح بمحولات أصغر وأخف وزنًا بشكل ملحوظ. مكاسب الكفاءة قابلة للقياس: عادةً ما يتم تحقيقها بواسطة أجهزة الشحن عالية التردد كفاءة 90% إلى 94% ، في حين أن التصميمات الخطية القديمة قد تعمل بكفاءة تتراوح من 60 إلى 70 بالمائة فقط. ويترجم هذا الانخفاض في فقدان الطاقة إلى توليد حرارة أقل واستهلاك أقل للكهرباء لكل دورة شحن. كما أن الحجم الصغير يجعل هذه الوحدات أكثر ملاءمة لتطبيقات الهاتف المحمول في القوارب والمركبات الترفيهية ومنشآت الطاقة الشمسية خارج الشبكة حيث تكون المساحة والوزن مقيدين.

الاعتبارات الخاصة بالتطبيق لاختيار الشاحن

تحدد البيئة المخصصة للبطارية المتانة المطلوبة للشاحن. تتطلب حالات الاستخدام التالية سمات تصميم محددة:

• التطبيقات البحرية والمركبات الترفيهية: يجب أن تتمتع أجهزة الشحن بتصنيف عالٍ للحماية من الدخول (IP) مثل IP65 أو IP67 . تضمن هذه الشهادة أن الوحدة محكمة الغلق ضد دخول الغبار ومحمية من نفاثات الماء ذات الضغط المنخفض أو الغمر المؤقت. تعتبر المحطات المقاومة للتآكل ضرورية أيضًا لبيئات المياه المالحة.
• تخزين الطاقة الشمسية: بينما يتم استخدام شاحن بطارية الليثيوم AC-DC 24V لشحن الشبكة الاحتياطية، يجب أن تكون وحدة التحكم بالشحن الأساسية في المصفوفة الشمسية عبارة عن وحدة MPPT (تتبع الحد الأقصى لنقطة الطاقة) مع ملف تعريف جهد LiFePO4 مخصص. تفتقر وحدات التحكم PWM إلى دقة الجهد اللازمة لبنوك الليثيوم ويجب تجنبها.
• التنقل الكهربائي (الدراجات البخارية وعربات الجولف): تعد أجهزة الشحن المدمجة ذات المقاومة القوية للاهتزاز والإغلاق التلقائي أمرًا ضروريًا. يمكن لشاحن 20 أمبير تجديد حزمة بطارية عربة الجولف بقدرة 100 أمبير تقريبًا تقريبًا 5 ساعات ، مما يقلل بشكل كبير من وقت التوقف عن العمل مقارنة بوحدات التيار المنخفض.

أفضل الممارسات لإطالة عمر البطارية

التفاعل بين شاحن بطارية الليثيوم 24 فولت وعادات المستخدم يحدد عمر خدمة نظام تخزين الطاقة. إن الالتزام بثلاث ممارسات أساسية سيمنع التلاشي المبكر للسعة:

1. تجنب التشبع الكامل للتخزين: لا تترك البطارية متصلة بالشاحن إلى أجل غير مسمى عند 29.2 فولت. بمجرد أن يظهر مؤشر الشحن اكتماله (انخفاض التيار إلى أقل من 0.05 درجة مئوية)، افصل الشاحن. للتخزين طويل الأمد الذي يتجاوز 30 يومًا، يجب تفريغ البطارية جزئيًا إلى أ حالة الشحن من 50% إلى 60% (حوالي 26.4 فولت إلى 26.8 فولت) لتقليل الضغط على مادة الكاثود.
2. مراقبة عتبة إعادة الشحن: بطاريات ليثيوم فوسفات الحديد ليس لها تأثير على الذاكرة، ولكنها تتحلل بشكل أسرع عند استنزافها بالكامل. بدء دورة إعادة الشحن عندما تنخفض السعة إلى باقي 20% إلى 30% ينتج عنه إجمالي إنتاجية طاقة مدى الحياة مقارنةً بالضرب المتكرر لقطع الجهد المنخفض.
3. الحفاظ على البرامج الثابتة والاتصالات: بالنسبة لأجهزة الشحن ذات الإمكانات الذكية، قد تعمل تحديثات البرامج الثابتة على تحسين خوارزميات الشحن لتحقيق توازن أفضل للخلايا. بالإضافة إلى ذلك، تخلق أطراف الحلقة السائبة أو موصلات أندرسون المتآكلة مقاومة تخدع الشاحن وتجعله يعتقد أن الجهد الكهربي أعلى من جهد الخلية الفعلي، مما يؤدي إلى انخفاض الشحن المزمن.

من خلال إقران البطارية بشاحن بطارية ليثيوم 24 فولت محدد بشكل صحيح ومراقبة حدود التشغيل هذه، يمكن للمستخدمين تحقيق عمر الدورة المقدر بشكل موثوق 3000 إلى 5000 دورة التي تشتهر بها تقنية LiFePO4.
